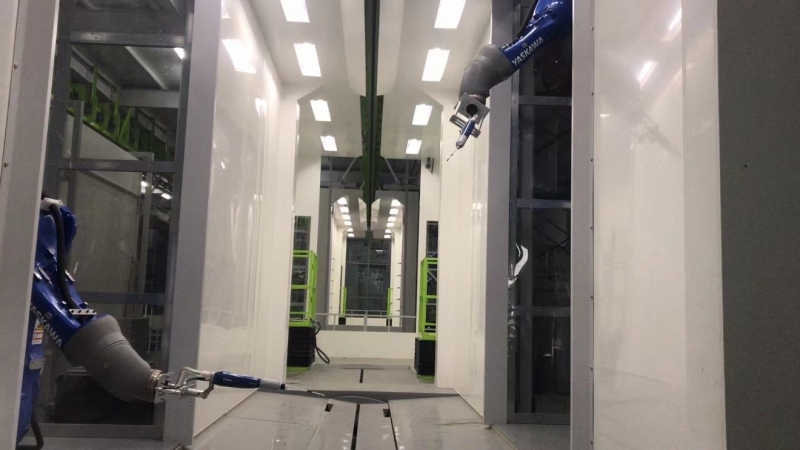

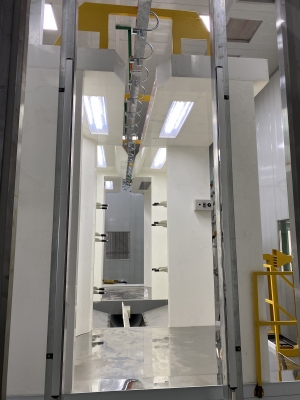

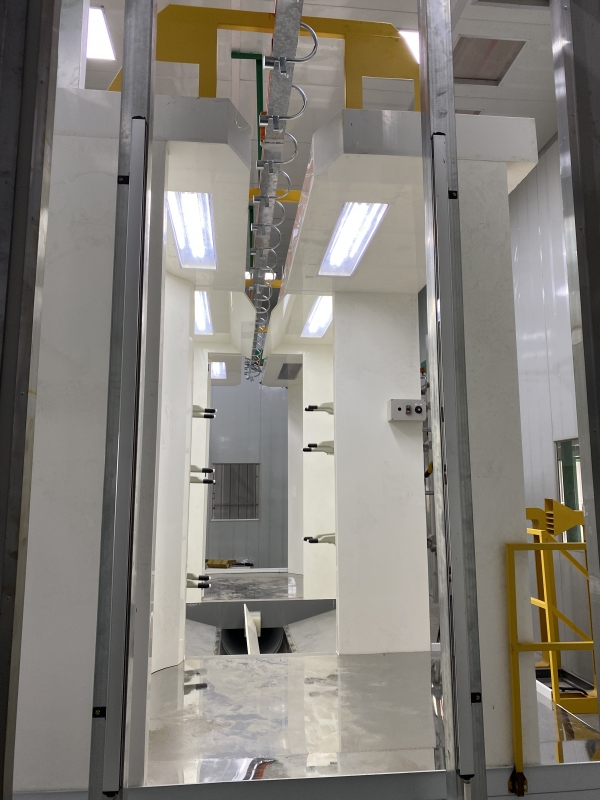

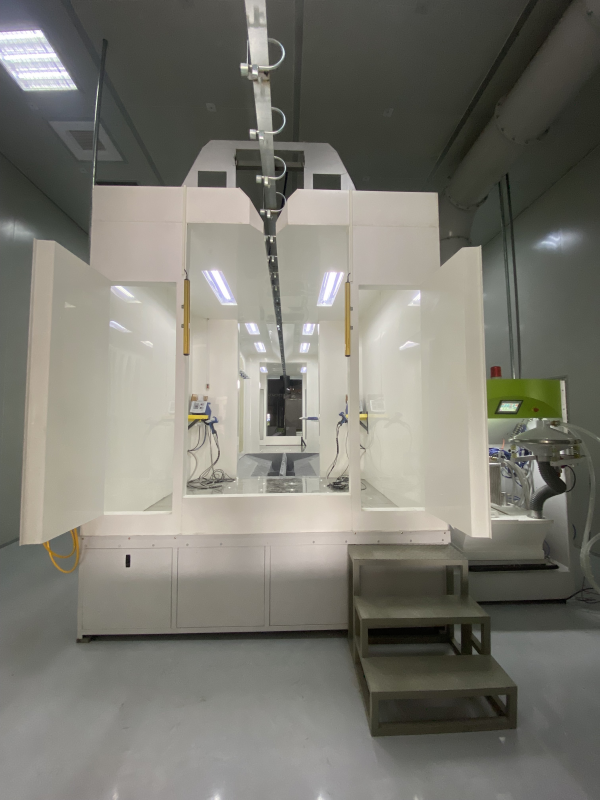

粉體塗裝設備 - PVC 大旋風塑膠噴房噴塗實景

正華與國外合作之高效率粉末回收噴房系統，具有高效率回收，美觀大方，是粉體塗裝的重要設備一環。

粉末回收噴房系統的功能為收集並回收未附著於工件物上的粉末並回收再次使用。

一般回收系統分為兩種 濾管式回收噴房和塑膠大旋風式回收噴房兩種

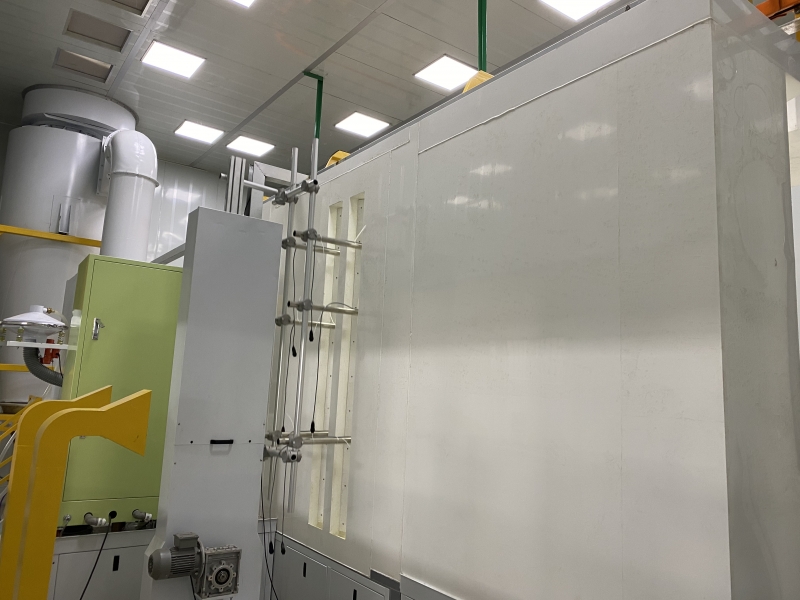

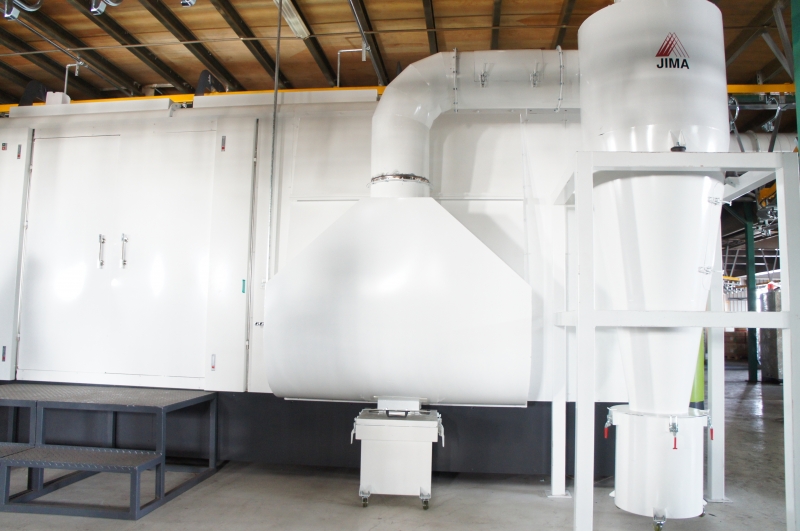

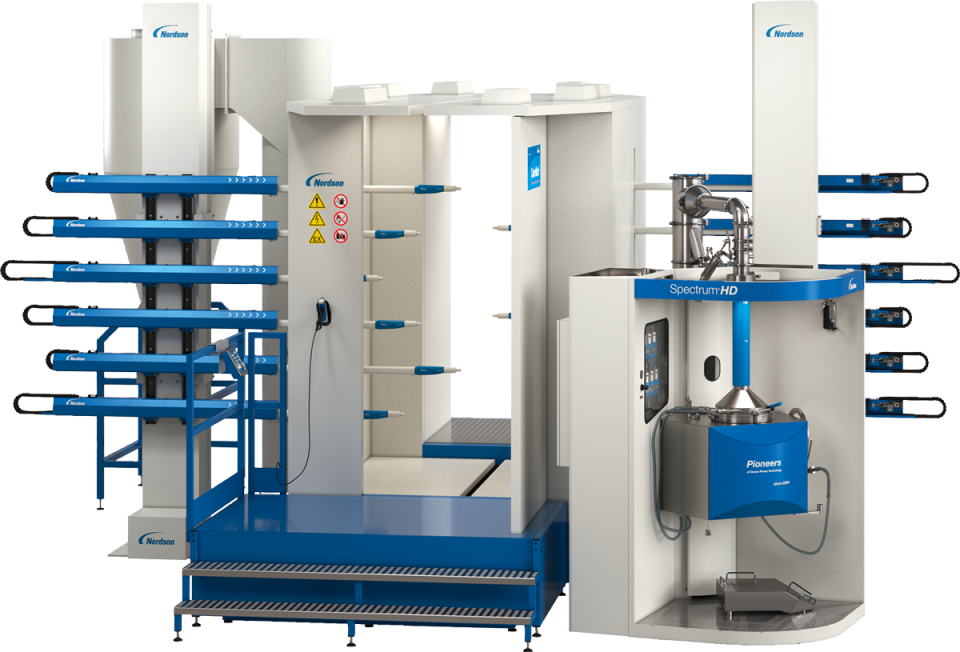

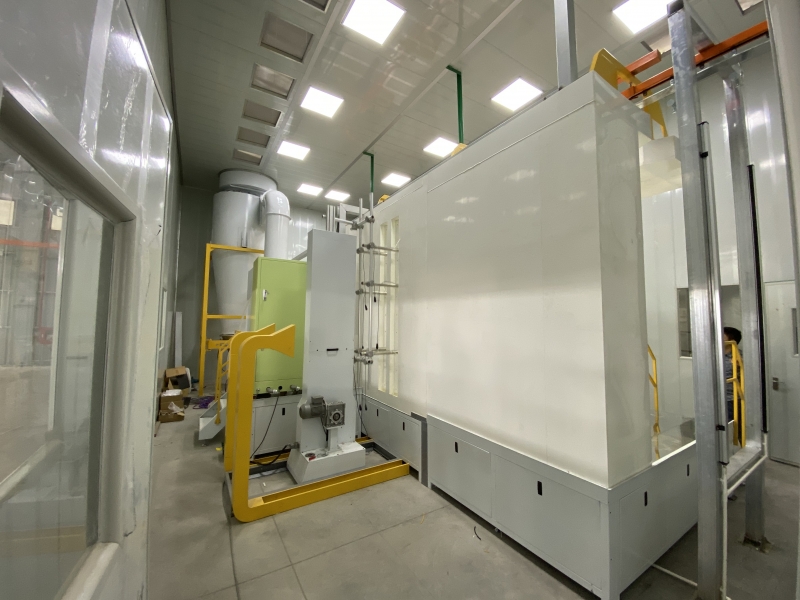

旋風式粉末回收系統

特性：
  -換色容易。
  -可與輸送機系統配合使用，達到自動化。
  -節省空間。
  -依空間高度採用小型雙旋風塔或者大旋風塔，高效率，好清理。
  -回收率高

設計原理：

粉末在供粉桶粉內充分流化，由粉泵產生虹吸效應將粉末通過粉管輸送至噴槍。粉末經過噴槍高壓產生區域進行充電，使其帶靜電並吸附至接地工件表面。後段過濾抽風使其噴房內部產生負壓，並將未吸附的粉末隨氣流，經內壁平滑的管道，吸到大旋風進行分離，顆粒比較重的粉末，隨著旋轉的氣流離心力沿旋風筒壁，經粉篩到錐形集粉斗，再由粉泵回收裝置輸送到供粉桶或者供粉中心循環使用。顆粒比較輕的粉末，隨抽風氣流經管道送至後段過濾，粉末最終被濾芯徹底過濾，並經內置旋轉翼由內向外反吹濾芯，將粉末打落至廢粉桶，並使其自身保持清潔狀態，維護有效的抽風力度

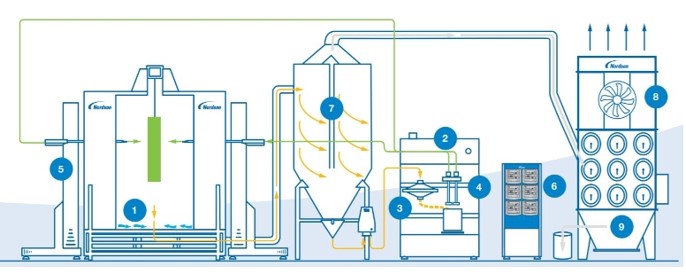

    1. 噴房底部清理氣刀 2. 供粉中心  3.碟形震動篩 4. 粉泵5. 往復升降機  6. 噴槍控制箱 7. 旋風分離器  8. 後段過濾系統 9. 廢粉收集桶

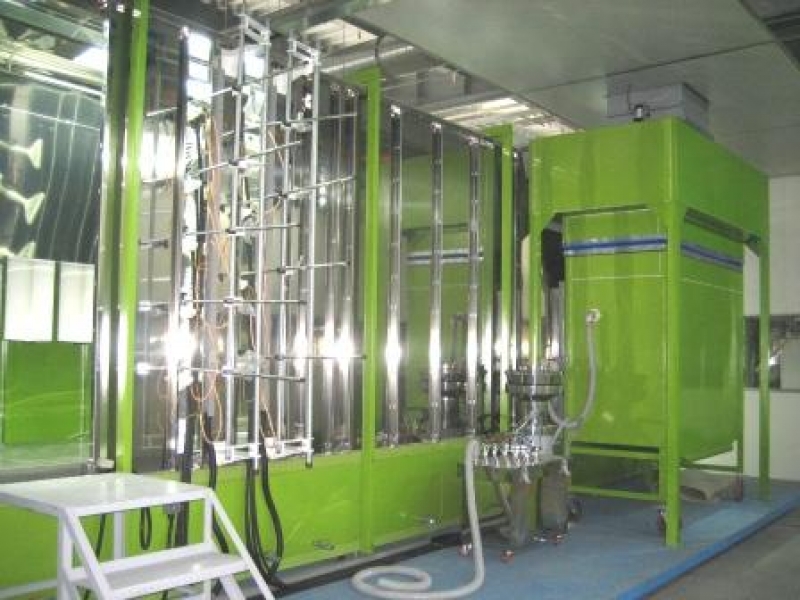

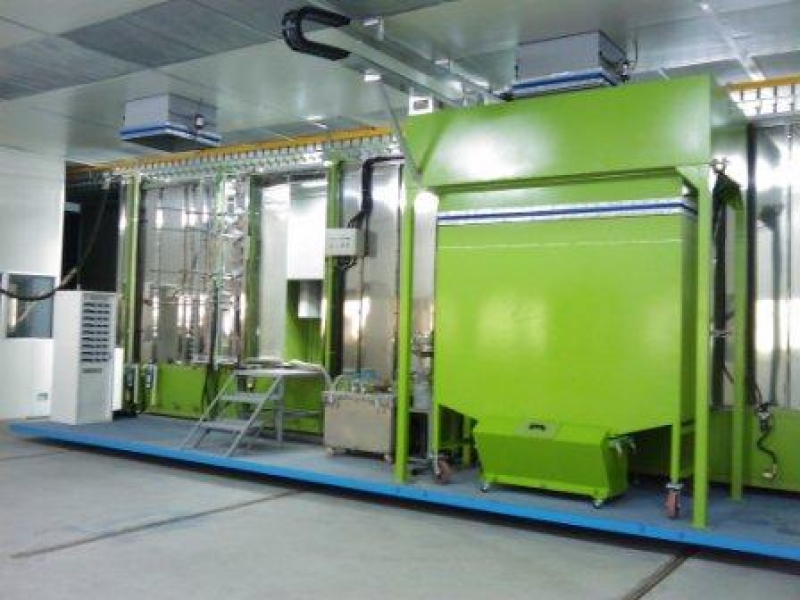

濾管式:

特性：
換色容易。
可與輸送機系統配合使用，達到自動化。
節省空間。
採用聚脂纖維材質(不織布)過濾器，抗撕耐磨性能佳。 採用進口旋轉翼反吹系統可達到高效率潔淨濾管系統達到最高粉末回收效率

設計原理：
    本回收系統之組合乃由"塗裝室"及"回收台"兩大部份所構成。此回收系統使被塗物不受粉粒微塵之污染，提高製品之品質且工作人員亦可避免由口鼻吸入粉塵造成健康之危害。
    本回收機所使用之過濾管，過濾管垂直安裝可以讓氣流自由通過過濾管四周，使整個過濾管過濾面積得到更充分的利用。新型的過濾管是粉體塗裝回收機系統的重要組件之一，這種過濾管改善了噴房的性能，具有很長的使用壽命並減少粉沫的浪費。
